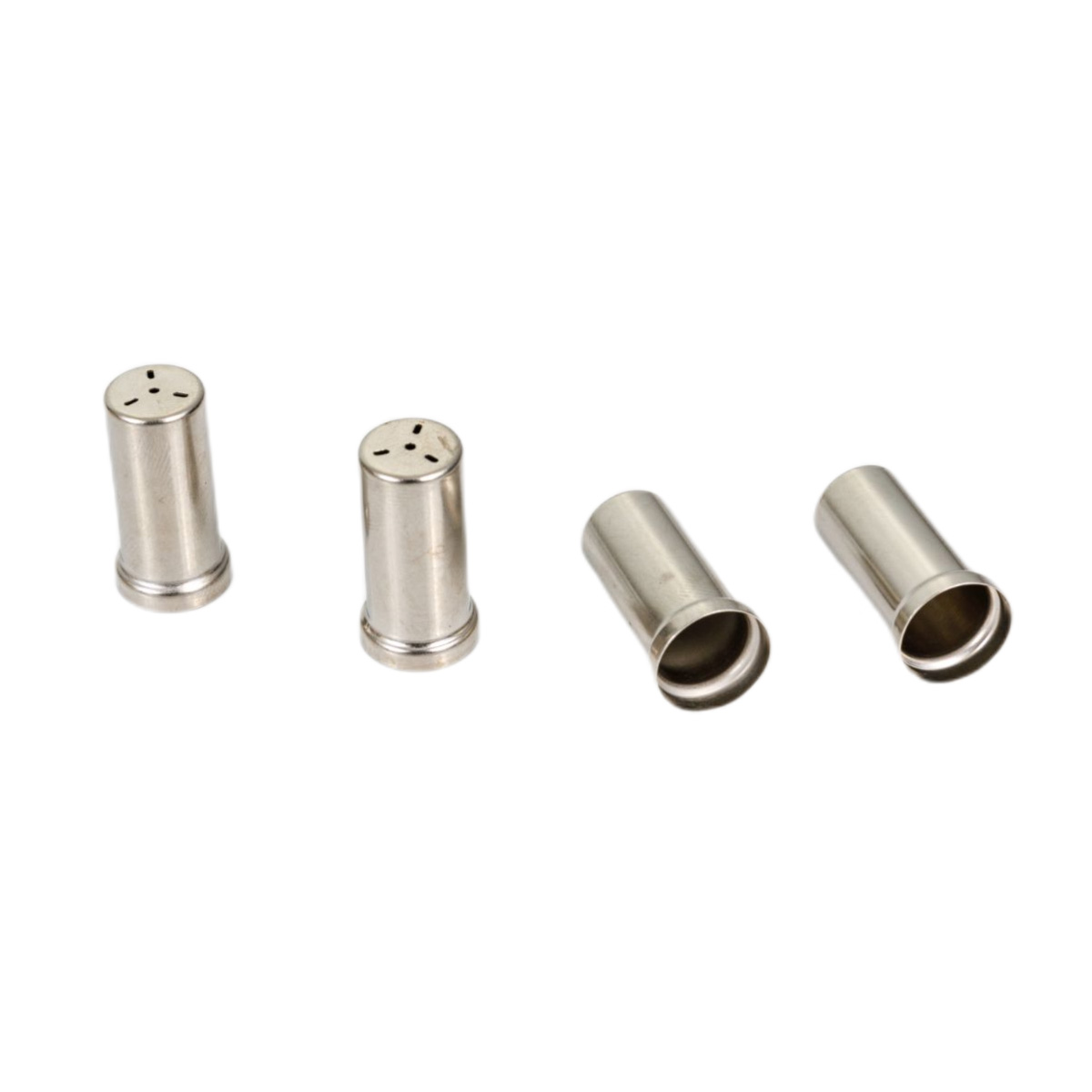

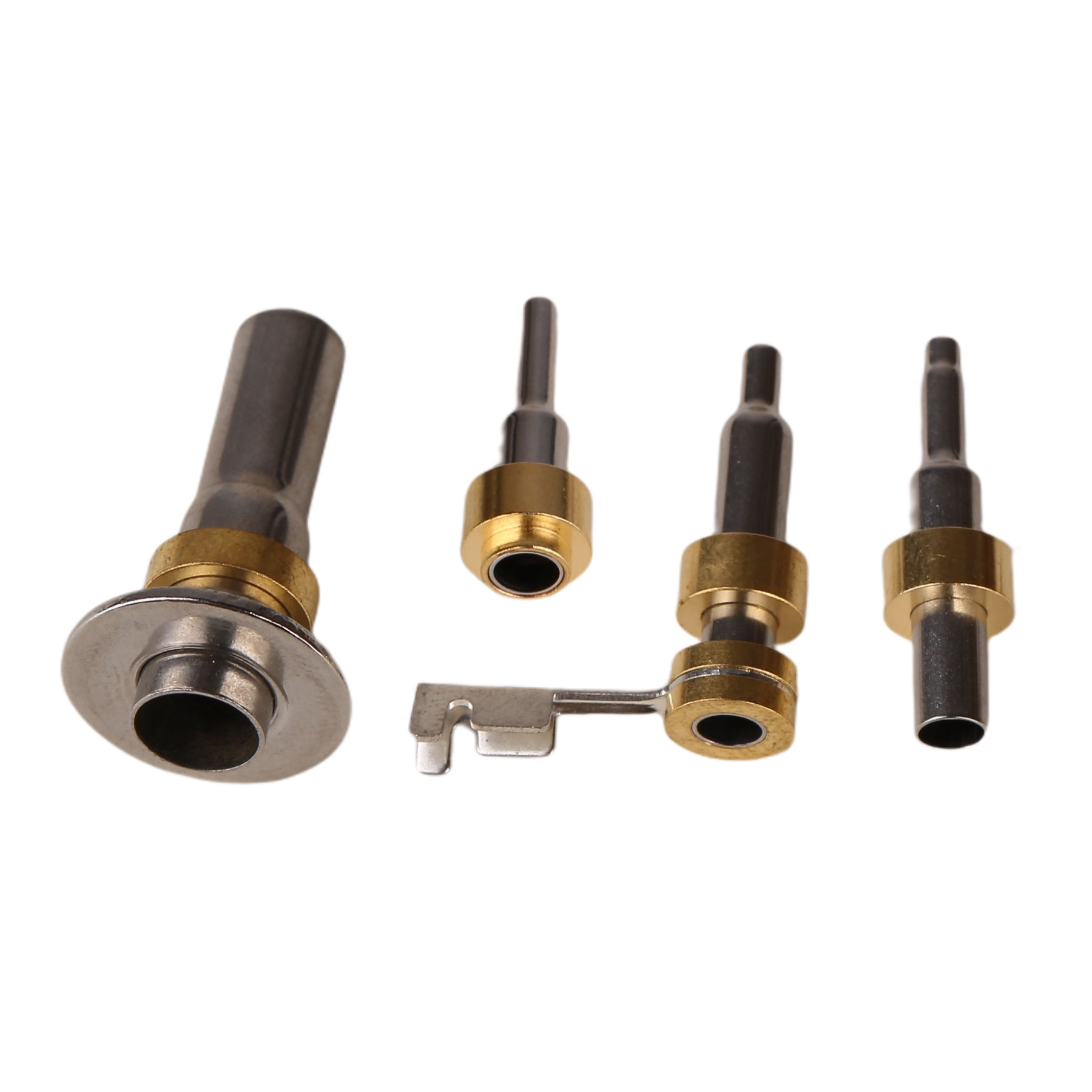

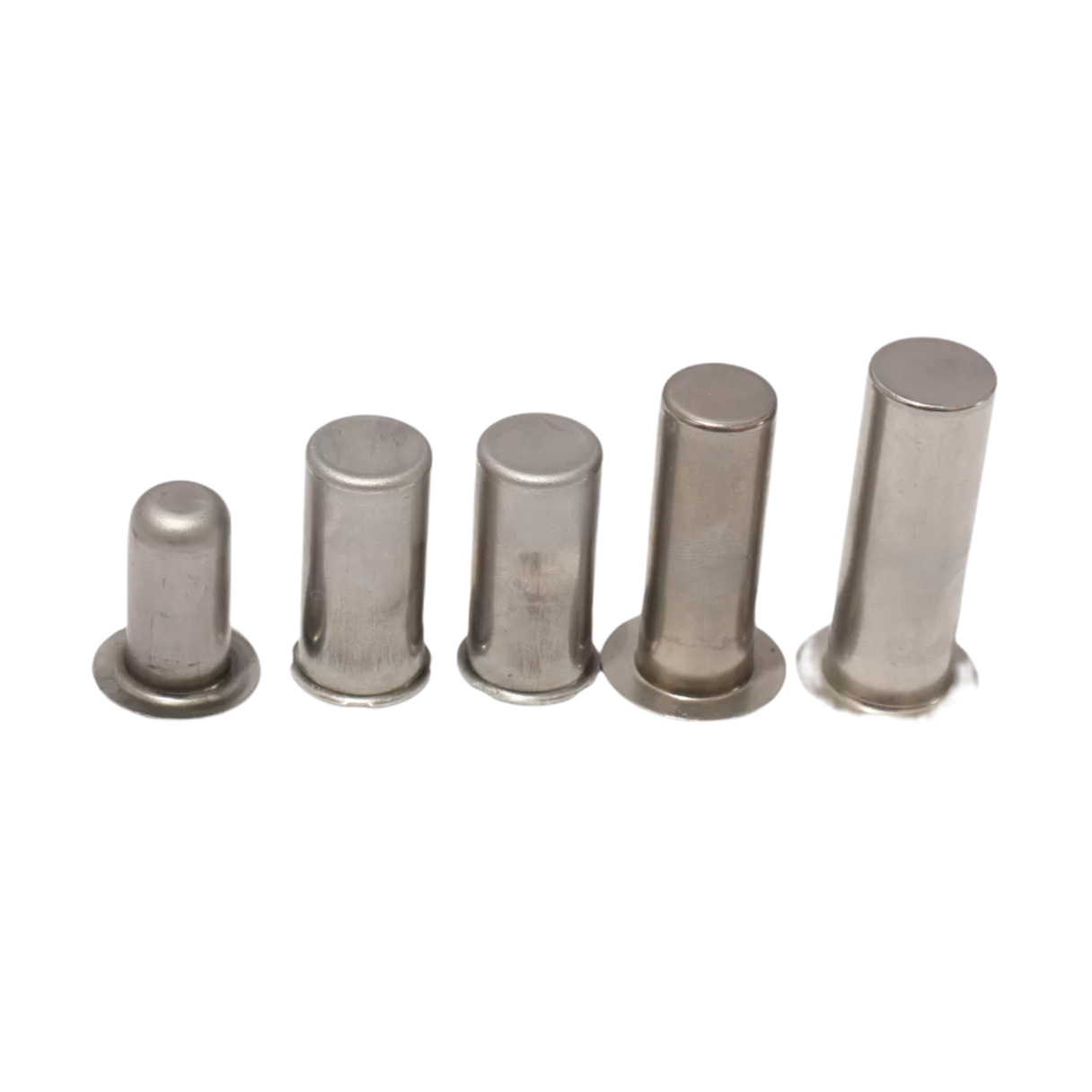

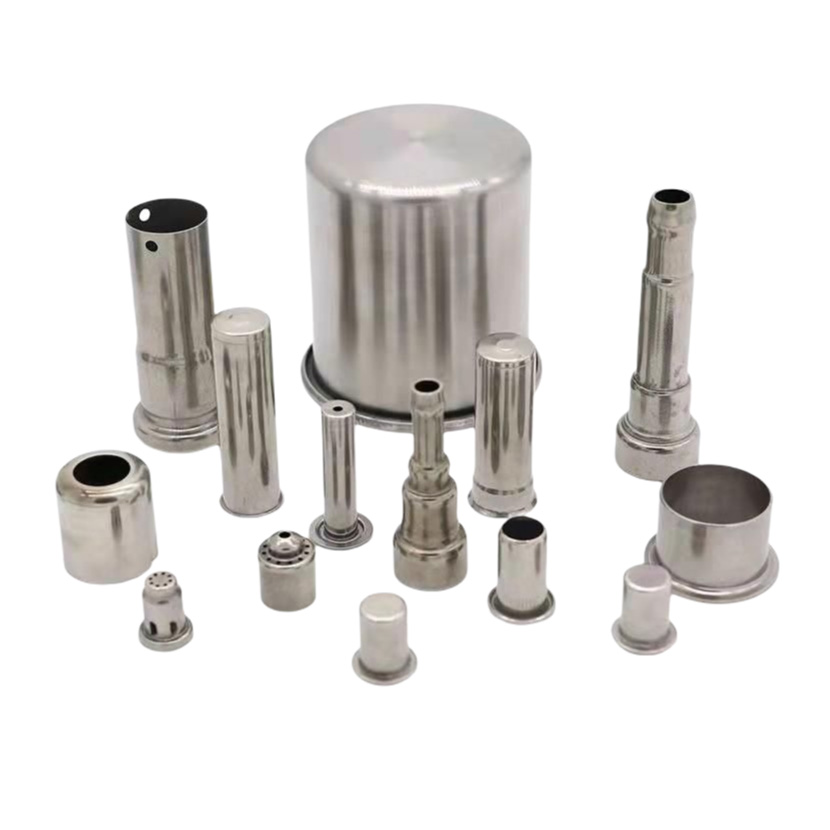

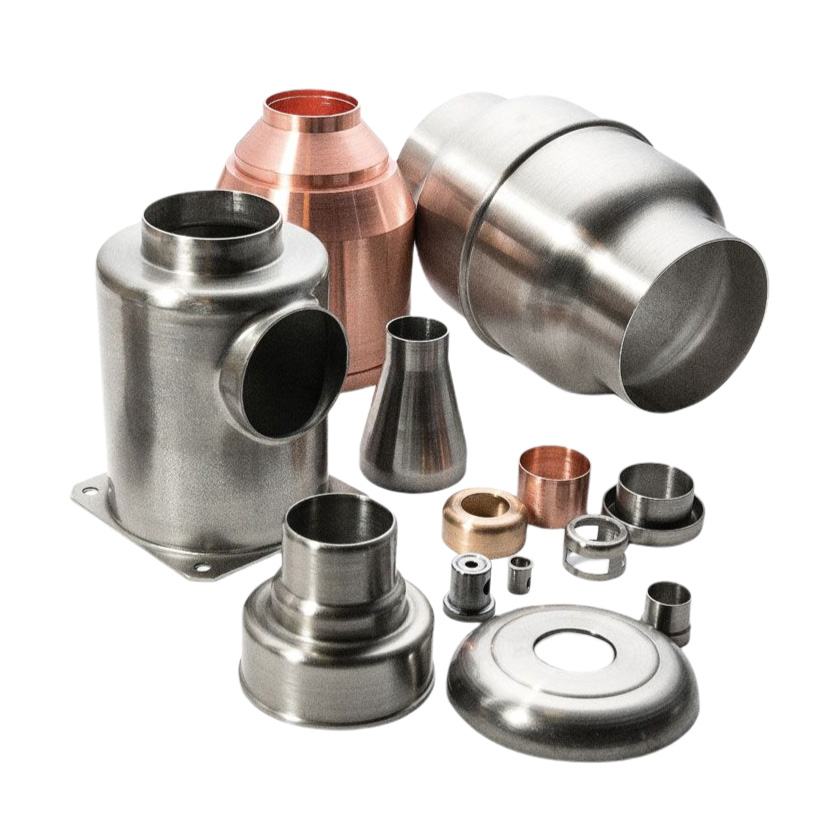

Mélyrajzoló alkatrészek

1. Mi az a mélyrajzolás?

A mélyhúzás az egyik legnépszerűbb fémalakítási módszer, amely a gyártók rendelkezésére áll – ez magában foglalja a fémszerszámok használatát az üres fémlemezek kívánt alakú formázásához. Pontosabban, ha a létrehozott elem mélysége egyenlő vagy nagyobb, mint a sugara, akkor a fémalakítási folyamatot mélyhúzásnak nevezhetjük.

2. A Youlin® mélyrajzoló alkatrészek folyamata

A fémből kiindulva a nagyobb lapból kivágott fémkorongot egy matrica körüli üregbe tolják, ami elindítja a mélyhúzási folyamatot, hogy a nyersdarabot a kívánt formára húzzák. Ez fokozatosan történik, hogy biztosítsa a fém egyenletes eloszlását a végső formán, ami fontos a véglegesített mélyhúzott alkatrész integritásának és szilárdságának megőrzéséhez.

3. A mélyrajzoló alkatrészek előnyei

A Youlin® mélyhúzó alkatrészek különösen előnyösek nagy mennyiségek gyártása esetén, mivel az egységköltség jelentősen csökken az egységszám növekedésével: a szerszámok és a matricák elkészítése után a folyamat nagyon kevés állásidővel vagy karbantartással folytatódhat. A szerszámgyártási költségek alacsonyabbak a hasonló gyártási folyamatokhoz képest, mint például a progresszív présbélyegzés, még kisebb mennyiségeknél is; ilyen helyzetekben a mélyhúzás is a legköltséghatékonyabb gyártási megoldásnak bizonyulhat.

A végtermék funkcionalitását tekintve a Youlin® mélyhúzó alkatrészek még több előnnyel járnak. Konkrétan a technika ideális olyan termékekhez, amelyek jelentős szilárdságot és minimális súlyt igényelnek. Az eljárás olyan termékgeometriák esetén is javasolt, amelyek más gyártási technikákkal nem érhetők el.

A mélyrajzolás talán a leghasznosabb hengeres objektumok létrehozásához: egy kör alakú fémdarab egyszerűen lehúzható egy 3D kör alakú objektummá egyetlen húzási aránnyal, minimalizálva a gyártási időt és a költségeket. Az alumíniumdobozok gyártása az egyik példa ennek a módszernek a népszerű alkalmazására.
A négyzetek, téglalapok és bonyolultabb geometriák enyhe bonyodalmakat okozhatnak, de mégis könnyen és hatékonyan hozhatók létre a mélyrajzi folyamat során. Jellemzően a geometria összetettségének növekedésével a húzási arányok száma és a gyártási költségek nőnek.
A mélyhúzás életképes gyártási megoldás lehet minden olyan gyártási folyamathoz, amelyhez az alábbiak közül egy vagy több szükséges:

● Varrat nélküli alkatrészek: A Youlin® mélyhúzó alkatrészek egyetlen fémlemezből készülnek

● Gyors ciklusidő: nagy mennyiségű termék könnyen előállítható mélyhúzással

● Összetett tengelyszimmetrikus geometriák: a mélyrajzolás kivételes részletgazdagságot és pontosságot biztosít

● Csökkentett műszaki munka: a precíziós mélyrajzolás hasonló eredményeket tud elérni, mint a műszaki munka, gyorsabb időkeretben

4. A Youlin® Deep Drawing alkatrészekkel kapcsolatos szempontok

Ha a gyártási igényeinek megfelelő mélyhúzott bélyegzést választ, fontos, hogy tisztában legyen a következőkkel:

I. Csökkentett anyaghulladék: A mélyhúzott bélyegzés nagyobb mennyiségű alapanyagot használ fel, mint más fémalakító eljárások, így jelentősen csökkenthető az anyaghulladék.

II. A mérés kritikus: Nem csak az a fontos, hogy a szerszám méretei pontosak legyenek, hanem az anyagvastagság és a kívánt méretek figyelembevétele is. A helytelen mérés vékony falakat és pontatlan méreteket eredményezhet.

III. Huzat és elvékonyodás: A mélyhúzott bélyegzés alapvető gyártási folyamata miatt elkerülhetetlen a komponens tetejének némi huzata és elvékonyodása. Ezt a tervezés kezdeti szakaszában figyelembe kell venni.

IV. Változatos anyagvastagság: A mélyhúzott alkatrészek általában változó vastagságúak vékonyabb falakkal és vastagabb alappal. Ez a rajzolási folyamat befejezése után szerszámozással mérsékelhető.

5. Mélyhúzó alkatrészekhez ajánlott fémek

A mélyhúzó alkalmazásokban is előnyt jelent a nagy mennyiségű fém, amely hatékonyan alávehető az eljárásnak. Jelenleg a következő fémeket használják termékek mélyhúzással történő előállításához:

Ötvözet Alumínium Sárgaréz Bronz Hidegen hengerelt acél Réz Vas Ezüst Rozsdamentes acél

6. GYIK

K: Mire használják a mélyrajzot?

V: A mélyhúzás egy lemezalakító eljárás, amelyet iparilag használnak csésze alakú, doboz alakú és egyéb összetett ívelt üreges lemezalkatrészek előállítására.

K: Hogyan működik a mélyhúzó prés?

V: A mélyhúzó préselés egy ipari gyártási folyamat, amelynek során fokozatosan háromdimenziós formát alakítanak ki egy fémlemezből, az „üres” fémlemez mechanikus húzásával egy alakító szerszámba, amely belevág a fémbe; végül kialakítva a termék kívánt alakját.

K: Az alábbiak közül melyek a mélyrajzolás példái?

V: A termék gyorsabb, hatékonyabb és jobb minőségű gyártása érdekében. A mélyhúzás leggyakoribb példái valószínűleg az általunk vásárolt sörös vagy üdítős dobozok. Vagy az otthoni konyhai mosogatókat.
